ЧПУ станки: Полный гид для начинающих – от концепции до первой детали
Если вы слышали слово «ЧПУ», но не уверены, что оно означает, или хотите разобраться, как работают эти загадочные станки, эта статья для вас. Простыми словами объясним, что такое ЧПУ, как ими пользоваться и как сделать первую деталь.
Что такое ЧПУ? Проще, чем кажется
ЧПУ расшифровывается как числовое программное управление . Это технология, при которой станок (например, фрезерный, токарный или лазерный) управляется компьютером, а не человеком вручную.
Представьте, что вы играете в видеоигру: вместо джойстика вы пишете программу, которая говорит станку: «Переместись на 10 мм влево», «Вращай инструмент на 5000 оборотов», «Вырежи круг радиусом 5 см». Станок точно повторяет команды, создавая деталь без ошибок.
Чем ЧПУ отличается от обычного станка?
- Ручной станок : мастер сам вращает ручки, контролируя движение инструмента.
- ЧПУ-станок : компьютер делает всё за вас, следуя заранее написанной программе.
Как работает ЧПУ-станок: основы за 5 минут
У каждого ЧПУ-станка есть три ключевых элемента:
- Контроллер — «мозг» станка, который читает программу и управляет движением.
- Двигатели — шаговые или серводвигатели, которые перемещают инструмент точно по командам.
- Инструмент — фреза, резец, лазер или другое устройство для обработки материала.
Оси: X, Y, Z — что это?
- X — движение влево/вправо.
- Y — движение вперед/назад.
- Z — движение вверх/вниз.
Станок перемещает инструмент по этим осям, как робот-пылесос, но с невероятной точностью (до 0,01 мм!).
Шаг 1: Создаем проект
Перед тем как станок что-то сделает, ему нужен «чертеж» в виде программы. Вот как это происходит:
- CAD-дизайн
Используя программы вроде Fusion 360 или SketchUp, вы создаете 3D-модель будущей детали. Это как рисовать эскиз в Paint, но для реальных объектов. - CAM-программа
Модель загружается в CAM-программу (например, ArtCam). Она преобразует чертеж в G-код — язык команд для станка.
Пример G-кода:G0 X10 Y20 Z5 — быстрое перемещение в точку (10,20,5) G1 Z-2 F100 — опустить инструмент на 2 мм со скоростью 100 мм/мин - Проверка программы
В CAM-программе можно симулировать работу станка, чтобы убедиться, что он не испортит заготовку.
Шаг 2: Подготавливаем станок
Теперь переходим к реальному оборудованию:
- Установка заготовки
Закрепите материал (дерево, металл, пластик) на рабочем столе станка. - Настройка инструмента
Установите фрезу или другой режущий элемент. Проверьте, чтобы он был надежно закреплен. - Нулевая точка
Укажите станку, откуда начинать отсчет координат (например, левый нижний угол заготовки).
Шаг 3: Запуск!
Загрузите G-код в контроллер станка (через USB, SD-карту или Wi-Fi). Нажмите «Старт» — и наблюдайте, как станок самостоятельно режет, сверлит или гравирует.
Советы для начинающих:
- Начните с простых проектов: таблички, деревянные шестерни, подставки.
- Используйте мягкие материалы (например, пенопласт) для тренировки.
- Не бойтесь ошибок — они часть процесса.
Почему ЧПУ круче ручной работы?
- Точность : Детали повторяются идеально, даже через месяц.
- Скорость : Станок работает быстрее человека.
- Сложные формы : Вы можете создать узор, который невозможно сделать вручную.
- Автоматизация : Запустил программу — и иди пей кофе, пока станок делает работу.
Где применяют ЧПУ?
- В промышленности (детали машин, авиация).
- В крафте (резные рамки, украшения).
- В электронике (фрезеровка печатных плат).
Частые проблемы и как их решить
- Ошибка в программе
- Проверьте G-код в симуляторе.
- Используйте готовые шаблоны для первых проектов.
- Смещение инструмента
- Плотно затягивайте крепления.
- Проверяйте баланс фрезы.
- Безопасность
- Надевайте очки и убирайте волосы/одежду подальше от движущихся частей.
- Не оставляйте работающий станок без присмотра.
Как начать осваивать ЧПУ?
- Обучение
- Бесплатные курсы на нашем сайте.
- Онлайн-сообщества (например, форумы Reddit или русскоязычные группы в Telegram).
- Аппаратура

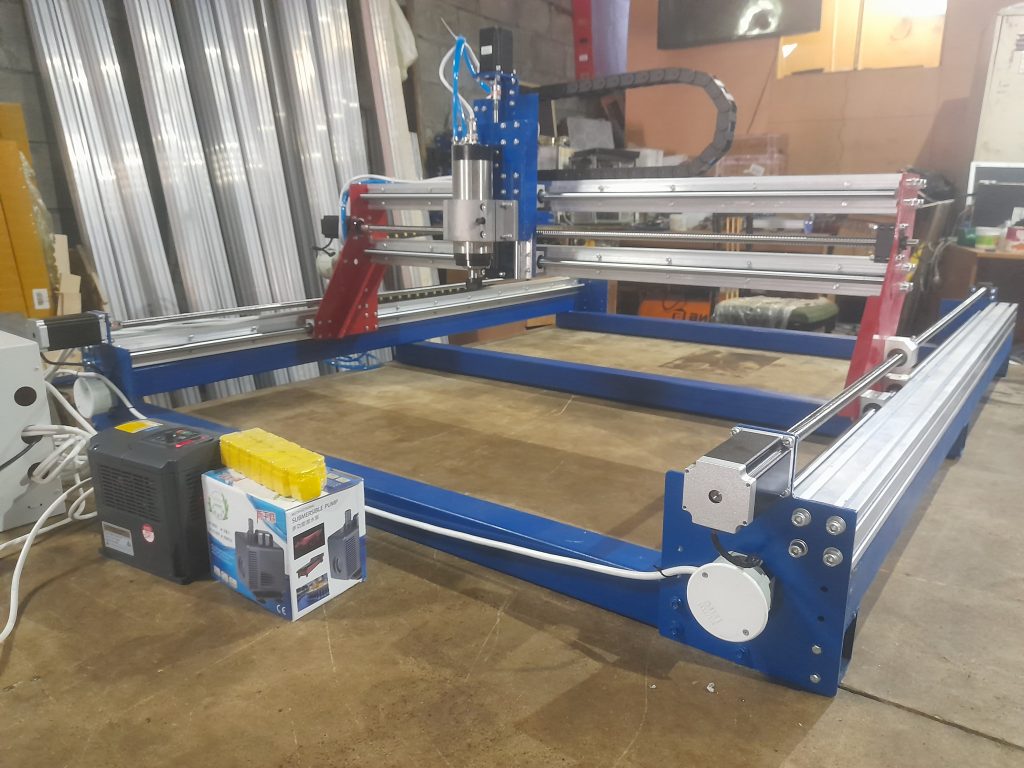

- Для дома подойдет бюджетный станок типа ЧПУ СФГ-6060 или ЧПУ СФГ-6080.
- Практика
- Делайте что-то полезное: табличку с именем, держатель для телефона, подарок.
- Со временем освоите сложные проекты: мебельные фасады, механические игрушки.
Итог
ЧПУ-станок — это не магия, а просто инструмент, который упрощает создание точных деталей. Сначала казалось сложным? Теперь вы знаете: главное — разобраться в базовых принципах, набить руку и не бояться экспериментировать. Ваша первая деталь уже ждет, чтобы быть сделанной!
P.S. А если что-то сломается — это повод научиться еще чему-то новому. 😉
